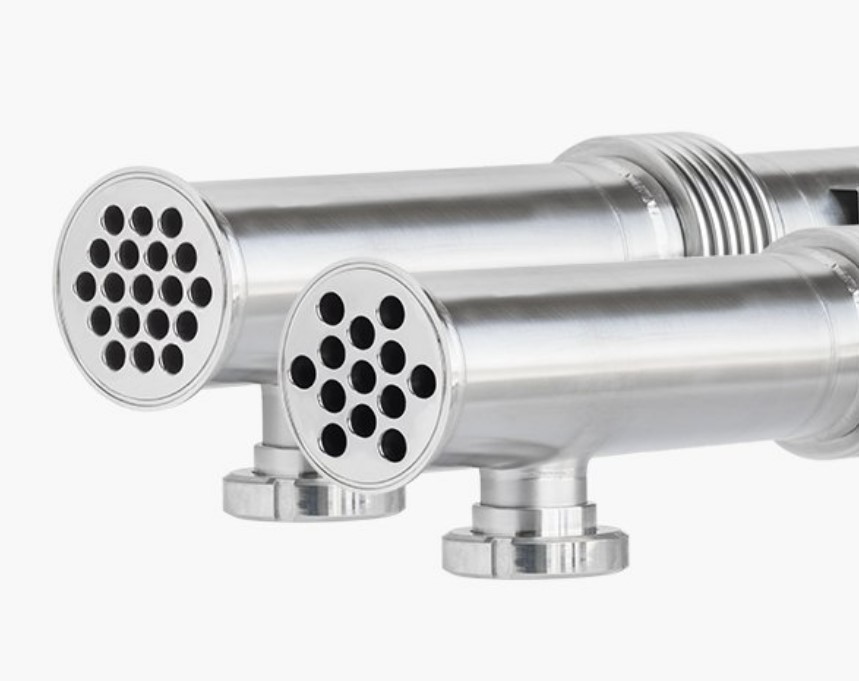

El intercambiador de calor de haz de tubos de diseño higiénico Mixflo Multitube consiste en un haz de tubos corrugados (con tubo liso bajo pedido), que están soldadas integralmente en ambos extremos en placas de tubos y envueltas en una chaqueta. La chaqueta está equipada con un compensador para evitar tensiones térmicas. El uso de tubos corrugados asegura un intercambio de calor altamente efectivo. El intercambiador de calor está hecho completamente de acero inoxidable, materiales alternativos como el acero dúplex son posibles bajo pedido. Gracias a la construcción sin espacios muertos, se puede limpiar sin dejar ningún residuo usando CIP / SIP.
Especificaciones técnicas
Presión Operacional: 10 bares
Temperatura máx.:184 ° C
Materia: Acero inoxidable 1.4404 (AISI 316L)
Acabado de superficie :Ra <0,8 µm
conexiones: Bridas, roscas y abrazaderas de todos los estándares comunes

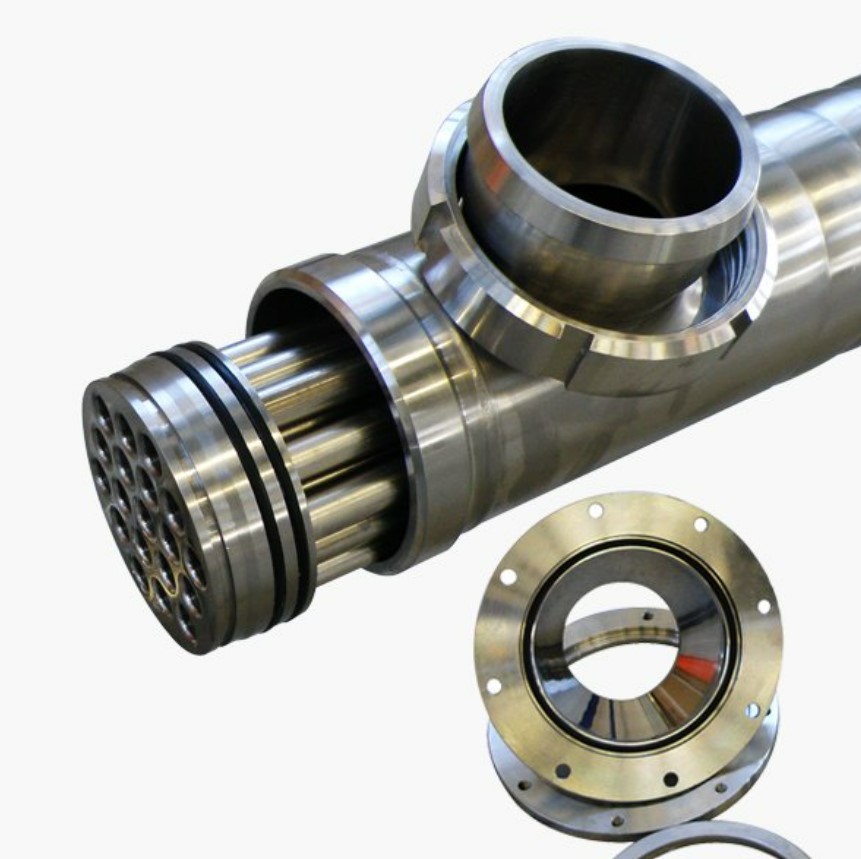

El intercambiador de calor de haz de tubos higiénico Mixflo Multitube consta de un haz de tubos extraíble que se almacena de forma flexible en el tubo envolvente. La chaqueta está sellada con juntas de elastómero. Predestinado para aplicaciones de recuperación de calor, se pueden utilizar varios medios como medios de transferencia de calor. Para viscosidades bajas y medias y medios cargados de sólidos. Equipado con aislamiento bajo pedido.
Especificaciones técnicas
Presión Operacional:10 bares
Temperatura máx.:184 ° C
Material: Acero inoxidable 1.4404 (AISI 316L)
Acabado de superficie: Ra <0,8 µm
Conexiones: Bridas, roscas y abrazaderas de todos los estándares comunes
Otros valores bajo pedido.
El intercambiador de calor tubular sanitario MIXFLO monotubo está formado por dos tubos concéntricos corrugados. Disponible con compensador de dilatación. Ideal para líquidos de alta viscosidad o líquidos con partículas en suspensión. Las partes en contacto con los líquidos están realizadas en AISI 316L, rugosidad de la superficie inferior a 0,8 µm. Presión máxima 10 bares, temperatura máxima 184°C. Otros materiales y parámetros de trabajo bajo pedido.
Especificaciones técnicas
Presión Operacional:10 bares
Temperatura máx.:184 ° C
Material: Acero inoxidable 1.4404 (AISI 316L)
Acabado de Superficie: Ra <0,8 µm
Conexiones: Bridas, roscas y abrazaderas de todos los estándares comunes
Otros valores bajo pedido.

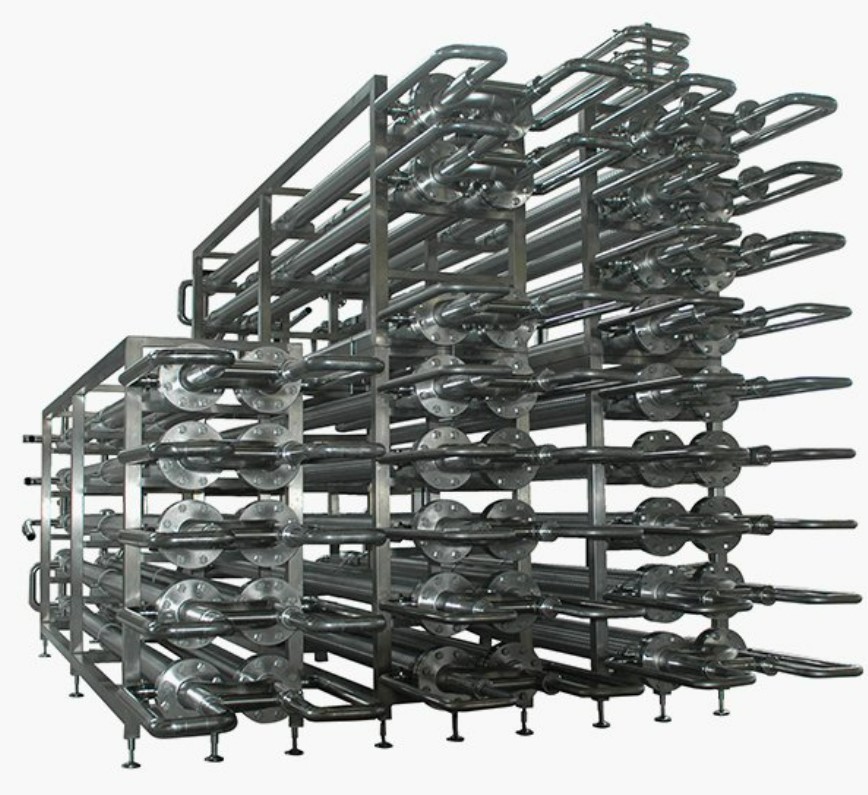

El intercambiador de calor tubular Mixflo Annullar Space consta de varios tubos ondulados concéntricamente. El producto se calienta o enfría por dentro y por fuera. La estructura anidada permite una gran superficie de intercambio de calor con dimensiones externas relativamente pequeñas. La chaqueta está equipada con un compensador. Ideal para medios con viscosidad media y alta y medios cargados de sólidos. Fabricado íntegramente en acero inoxidable de alta calidad. Gracias a su diseño higiénico, se puede limpiar muy fácilmente mediante CIP / SIP.
Especificaciones técnicas
Presión Operacional:10 bares
Temperatura máx.:184 ° C
Material: Acero inoxidable 1.4404 (AISI 316L)
Acabado de superficie: Ra <0,8 µm
Conexiones: Bridas, roscas y abrazaderas de todos los estándares comunesOtros valores bajo pedido.

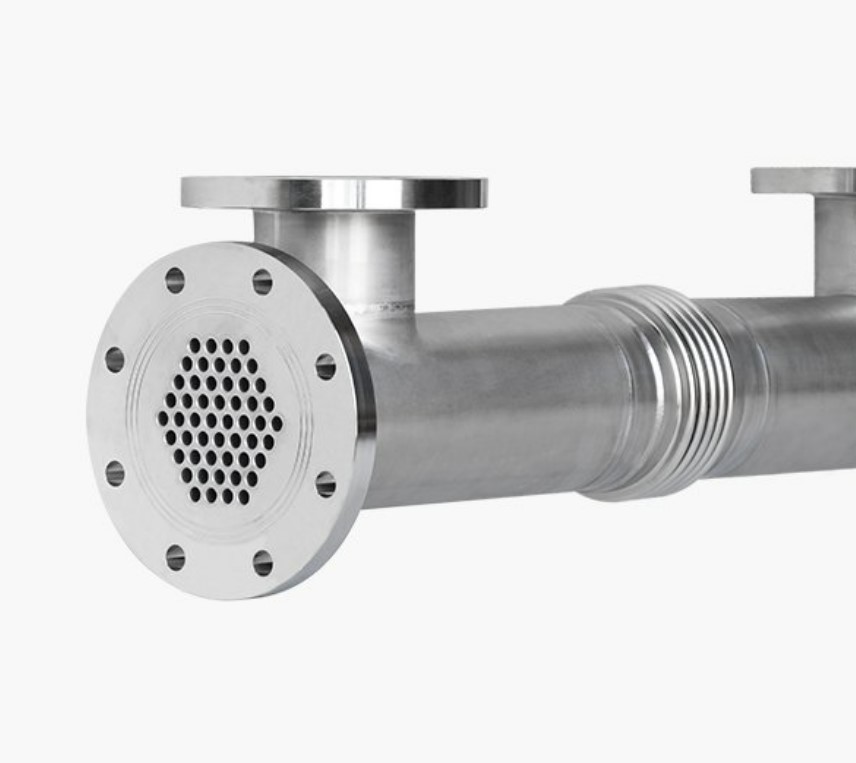

El intercambiador de calor Crossflo se compone de un haz de tubos corrugados que se montan en un tubo envolvente. Los tubos están soldados integralmente a la placa de tubos, la chaqueta está equipada con un compensador para evitar el estrés térmico. Alta eficiencia térmica gracias al uso de tubos corrugados. Fabricado íntegramente en acero inoxidable 1.4301. Para aplicaciones de baja y media viscosidad, también medios cargados de sólidos en áreas industriales.
Especificaciones técnicas
Presión Operacional máx.:16 bar
Temperatura máx.:210 ° C
Material: Acero inoxidable 1.4301 (AISI 304)
Conexiones: Brida EN 1092-1
Otros valores bajo pedido.

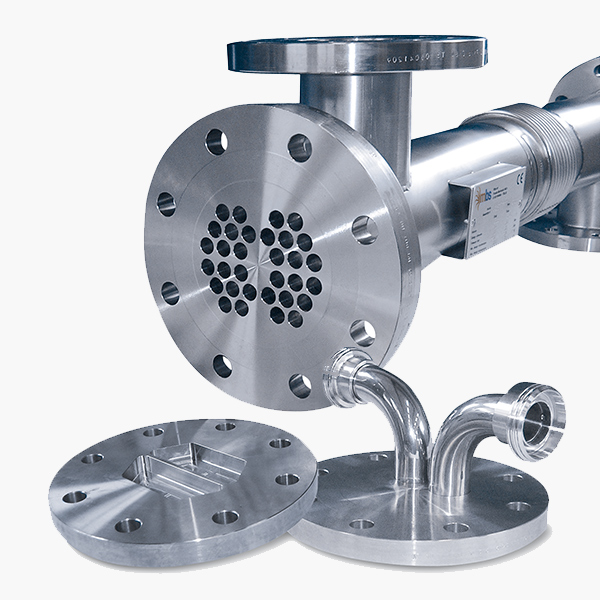

El intercambiador de calor tubular Multiflo consta de dos o más haces de tubos en un tubo envolvente. La inversión de flujo en el extremo de la cabeza permite que el medio se caliente para fluir varias veces. Todos los tubos están soldados integralmente a la placa de tubos, el tubo envolvente está equipado con un compensador. Todos los componentes en contacto con el medio están hechos de acero inoxidable.
Especificaciones técnicas
Presión Operacional máx.:16 bar
Temperatura máx.:210 ° C
Material: Acero inoxidable 1.4301 (AISI 304)
Conexiones: Brida EN 1092-1
Otros valores bajo pedido.

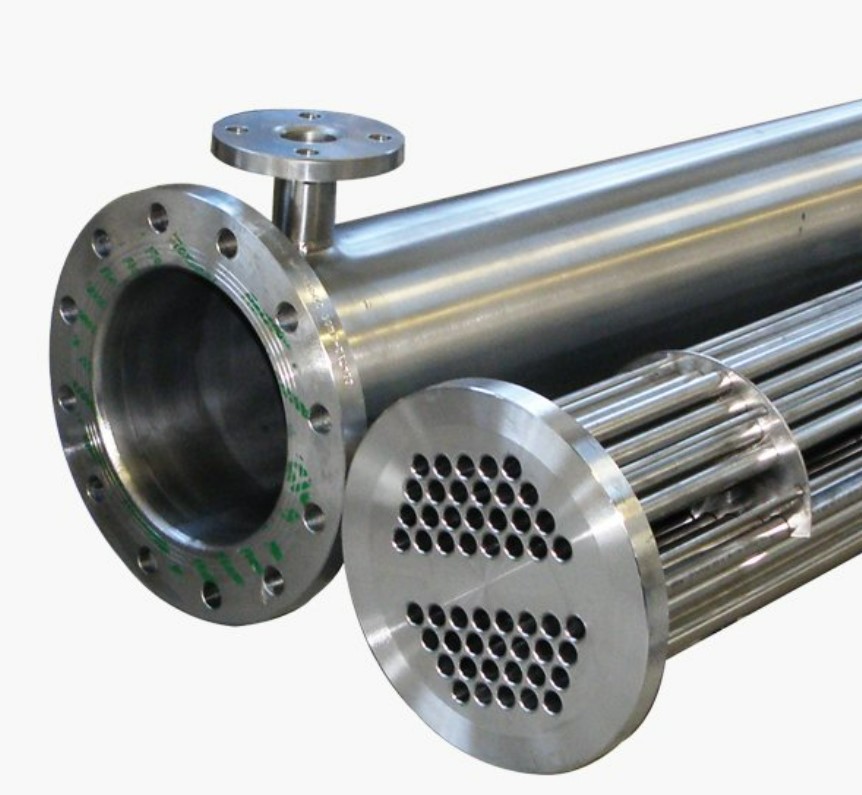

El intercambiador de calor de haces de tubos Multiflo U es un intercambiador de calor de doble penetración y tiene la ventaja de que los haces de tubos interiores se pueden desmontar y, por tanto, inspeccionar. Instalación de varios haces de tubos en un tubo envolvente para una mejor transferencia de calor. Todos los componentes en contacto con el medio están hechos de acero inoxidable.
Especificaciones técnicas
Presión Operacional máx.:16 bar
Temperatura máx.:210 ° C
Material: Acero inoxidable 1.4301 (AISI 304)

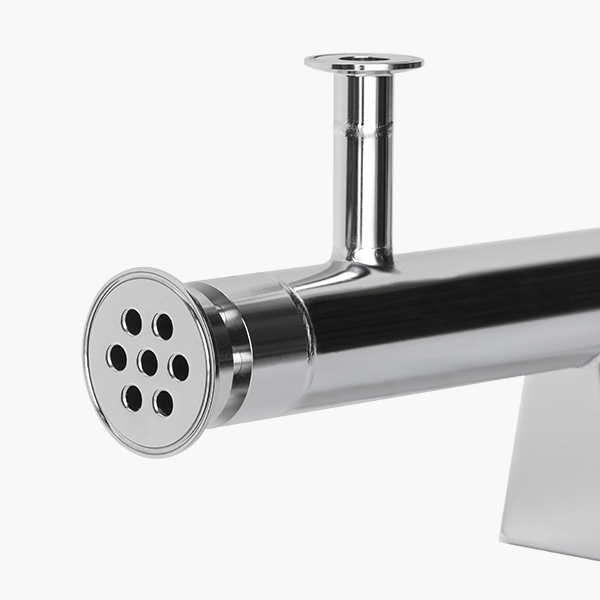

El intercambiador de calor de haz de tubos Pharmaflo en diseño estéril está diseñado para cumplir con los más altos requisitos de pureza. Equipado con una placa de doble tubo (DTS), tubos estirados sin costuras y superficies (electro) pulidas. Los tubos soldados a la placa de tubos evitan la contaminación entre el medio de servicio y el producto. Gracias a la placa de doble tubo, cualquier posible fuga se reconoce de inmediato. El uso de tubos corrugados asegura un intercambio de calor altamente eficiente en el área más pequeña posible. Un compensador integrado en la carcasa evita el estrés térmico. Alternativamente disponible con tubo liso bajo pedido. Para medios con viscosidad baja y media, como aplicaciones WFI. Gracias a la construcción sin espacios muertos, se puede limpiar sin dejar ningún residuo usando CIP / SIP.
Especificaciones técnicas
Presión Operacional: 10 bares
Temperatura máx.: 184 ° C
Material: Acero inoxidable 1.4404 o 1.4435 (AISI 316L)
Acabado de Superficie: (electro) pulido Ra <0,8 µm
Conexiones: Bridas, roscas y abrazaderas de todos los estándares comunes
Otros valores bajo pedido.
